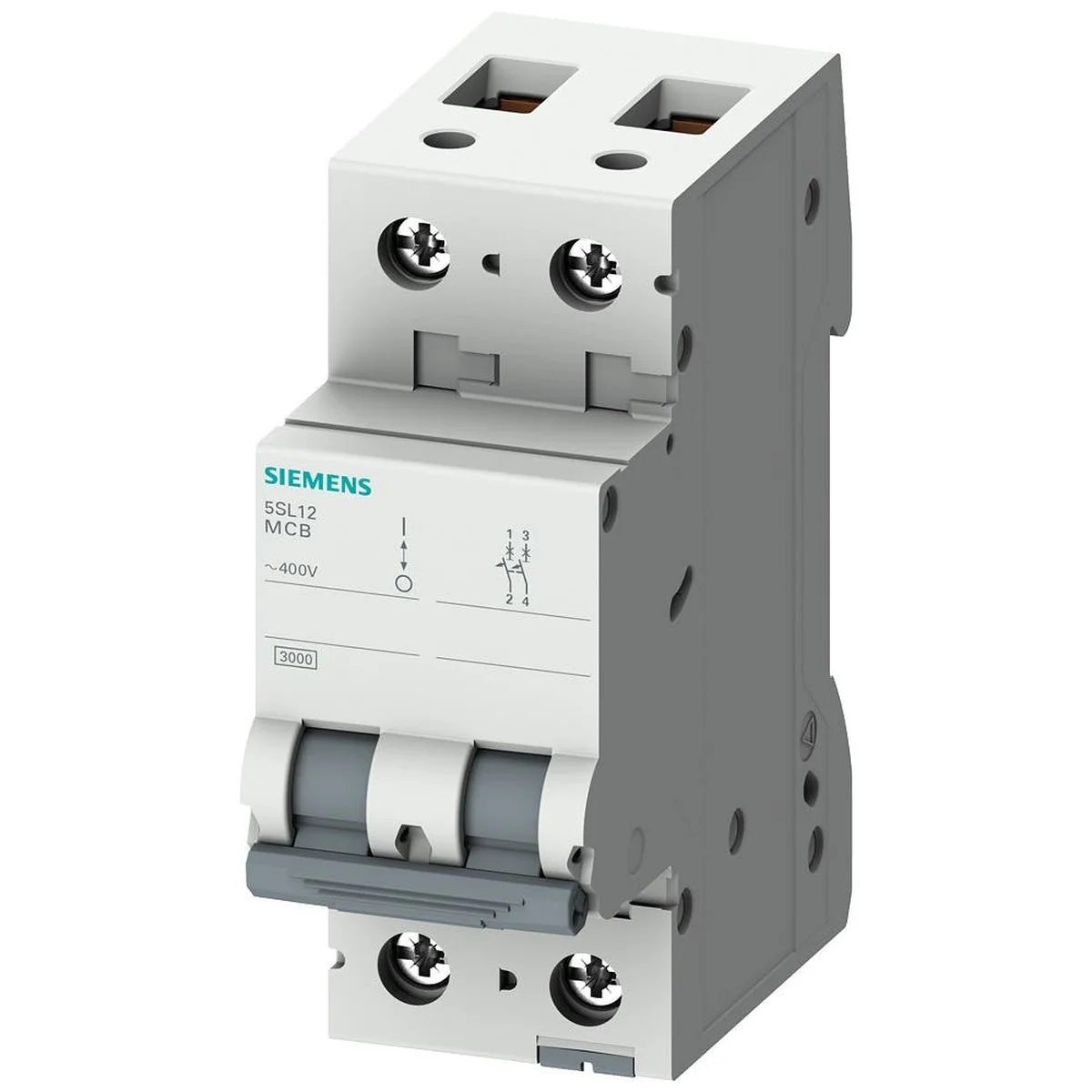

Disjuntor Bifásico 20A Curva C 5kA 220V 5SL12207MB Siemens

Destaques que fazem a diferença

• Proteção de alto nível: a curva C opera rapidamente em sobrecargas e curtos, ideal para circuitos com cargas indutivas, motores e ar-condicionado;

• Segurança total: protege simultaneamente ambos os polos, indicado para instalações bifásicas 220/380 V;

• Capacidade de interrupção de 5kA: suporta curtos-circuitos intensos, garantindo integridade do sistema;

• Indicador visual de status: mais praticidade na inspeção e manutenção, diferencial presente nos produtos Siemens;

• Construção robusta: contatos prateados e materiais de alta durabilidade prolongam a vida útil do componente;

• Compatibilidade: instalação rápida em quadros de distribuição DIN — maior flexibilidade para ampliar seu sistema elétrico.

Como instalar corretamente o disjuntor bifásico Siemens

A instalação é direta: fixe o disjuntor no quadro de distribuição padrão DIN e conecte os cabos em ambos os polos, assegurando a fixação adequada. Recomenda-se o uso de barramentos de distribuição para facilitar a conexão.

Em instalações residenciais, utilize para proteção de tomadas de alta potência, chuveiros (conforme especificação), ar-condicionado, motores ou equipamentos elétricos que demandem até 20 A em 220 V. Lembre-se: sempre consulte um profissional habilitado para garantir correta especificação e segurança.

Especificações técnicas

• Modelo: 5SL1220-7MB;

• Corrente nominal: 20 A;

• Curva de disparo: C;

• Capacidade de interrupção: 5 kA;

• Tensão nominal: 220/380 V;

• Tensão de isolação: 440 V;

• Tipo: bifásico (bipolar);

• Fixação: Trilho DIN TS-35;

• Grau de proteção: IP20 (com condutores ligados);

• Norma: ABNT NBR NM 60898-1;

• Dimensões (AxLxP): 90 x 36 x 76 mm;

• Peso: 242 g.

Para que serve o disjuntor bifásico 20 A curva C 5 kA Siemens?

Destina-se à proteção de circuitos elétricos contra sobrecarga e curto-circuito em instalações de 220 V, resguardando pessoas, eletrodomésticos e equipamentos.

Qual a diferença entre disjuntores curva B e curva C?

Curva B é ideal para circuitos de iluminação (baixa corrente de pico), já a curva C, como do modelo Siemens, atende melhor cargas indutivas, motores e equipamentos com picos de corrente mais elevados.

Devo usar disjuntor bipolar ou unipolar?

Utilize um bipolar (bifásico) em circuitos 220 V onde a proteção dos dois condutores é necessária. A versão unipolar é indicada para 127 V, monofásico.

O disjuntor 20A pode ser usado em chuveiro?

Só se o chuveiro exigir até 20 A. Para modelos de maior potência, escolha um disjuntor de 32 A. Consulte as especificações do seu equipamento.

O que significa 5 kA na especificação do disjuntor?

É a capacidade de interrupção, neste caso, até 5.000 amperes em curto-circuito, protegendo o sistema mesmo sob condições críticas.

Ao escolher o Disjuntor Bifásico 20 A Curva C 5 kA 220 V Siemens, você investe em segurança, eficiência e durabilidade. Reforce seu sistema elétrico adquirindo também disjuntores DR Siemens e acessórios de barramento originais, elevando o padrão de proteção das suas instalações.

Estamos à disposição para esclarecer dúvidas e apoiar no seu projeto elétrico.
