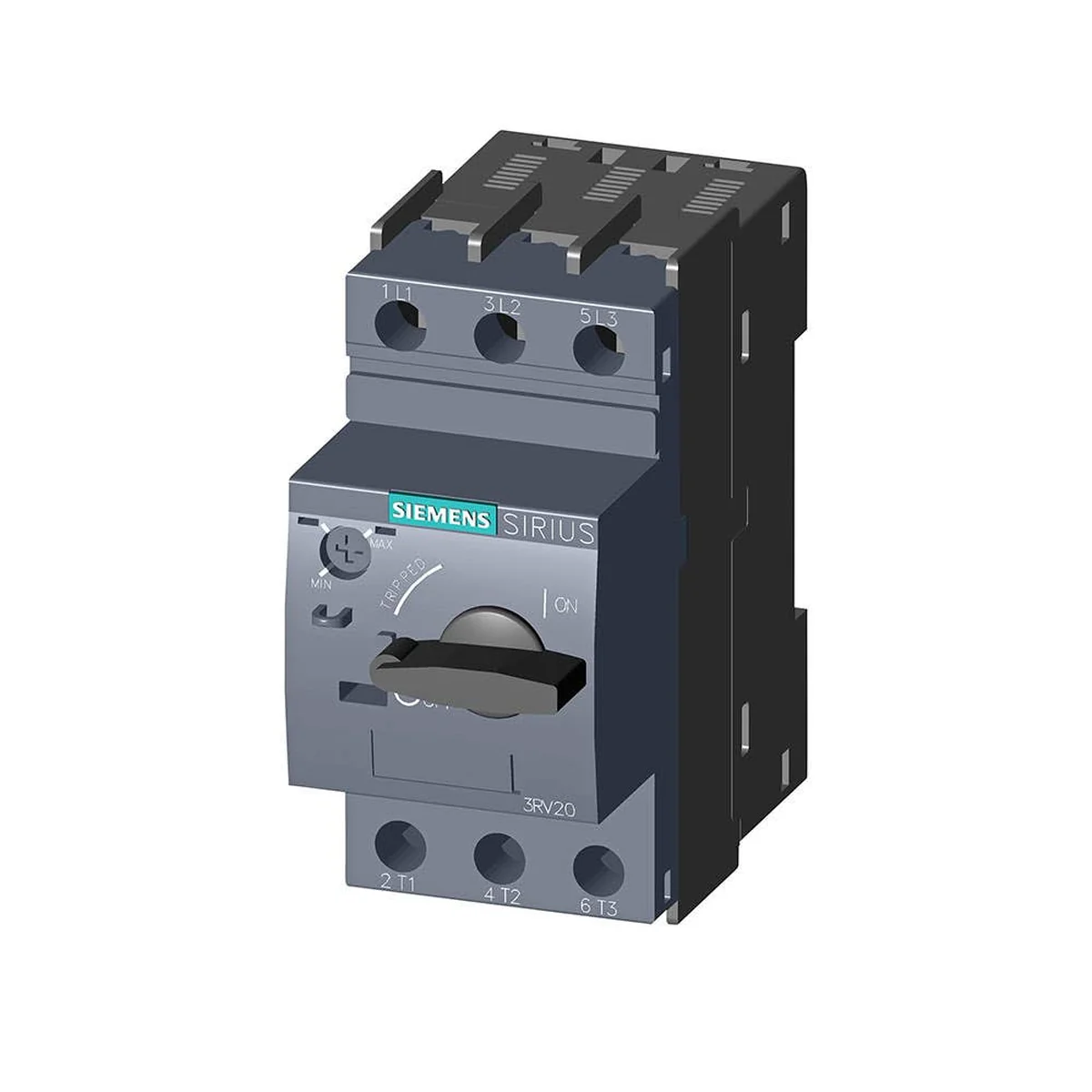

Disjuntor Motor Trifásico 11A-16A 3RV20114AA10 Siemens

Disjuntor motor tripolar padrão DIN, da marca Siemens, modelo
3RV20114AA10, faixa de corrente nominal de 11-16A . Tensão máxima de 690V,
suporta motores com potência de 1V até 10V. Possui tensão
nominal de 220V até 440V, para fixação em trilho do tipo

Fixação em trilho TS-35.
Tensão de operação de até 690V e resistência a sobretensão de até 6kV.
Suporta motores de até 10CV de potência.
Disjuntor com proteção termomagnética regulável e eletromagnética.
São disjuntores termomagnéticos adaptados à proteção e comando de motores que
podem ser utilizados em conjunto com um contator, conduzindo corrente em condição
normal e interrompendo correntes em condições anormais (curto circuito e sobrecarga),
constituindo-se de um dispositivo de partida de motor.
O disjuntor-motor permite o arranque de motores a tensão plena, proteção contra
sobrecargas e curto-circuito, não necessitando de fusíveis ou interruptores adicionais.
A frequência de manobras e função do contator junto às suas ligações mecânicas/elétricas
garantem um conjunto compacto, facilitando a interligação elétrica e montagem em caixas.
O acionamento manual do disjuntor motor é feito através da sua manopla frontal e sua
corrente térmica é regulada no botão de ajuste.Aplicação

É um dos principais dispositivos de proteção de segurança em
circuitos elétricos, tem por finalidade proteger o circuito elétrico
para acionamento de motores elétricos contra duas principais
ações que o circuito pode ter, a sobre tensão e o curto-circuito
agregando também a proteção de sobrecarga.
