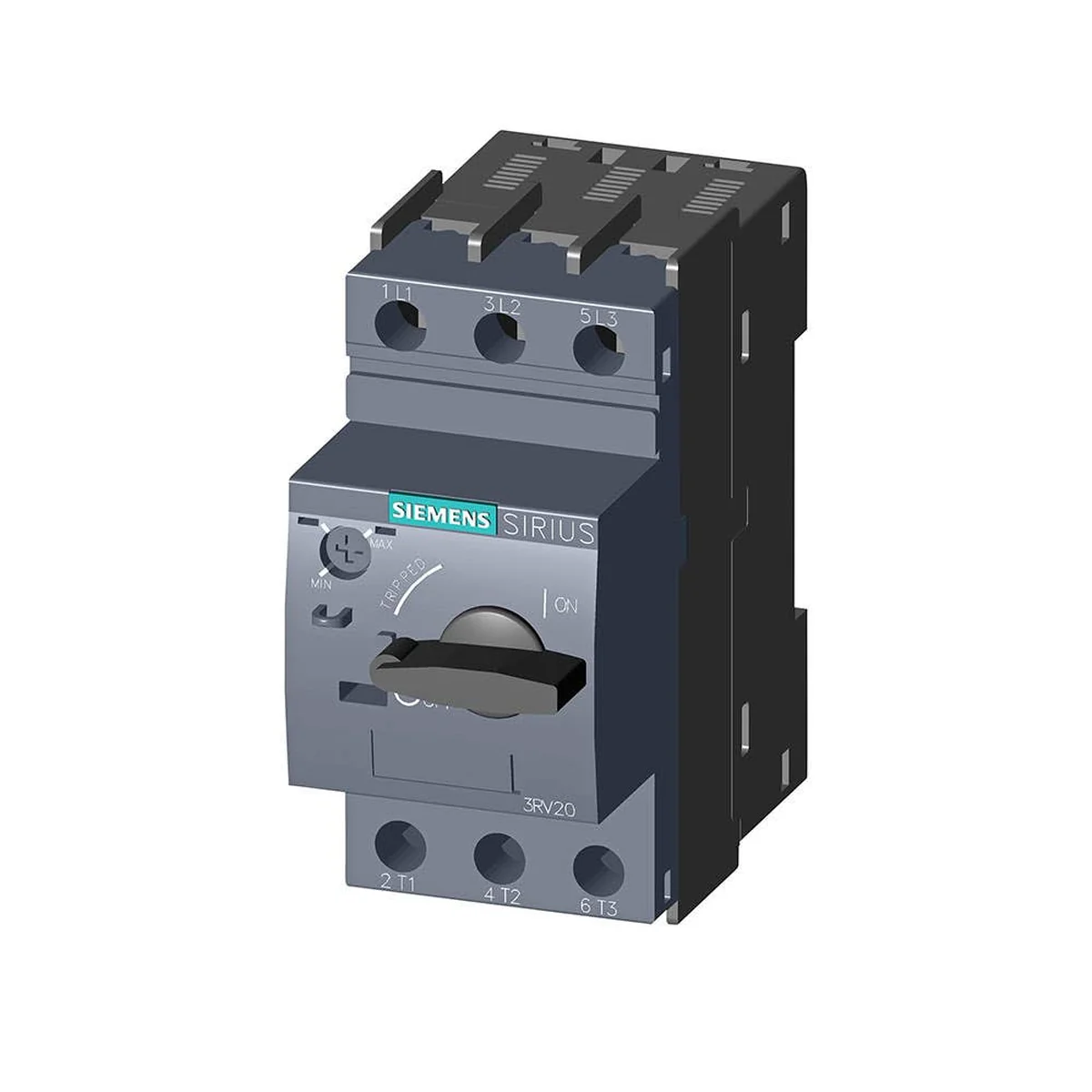

Disjuntor Motor Trifásico 3,5A-5A 3RV20111FA10 Siemens

Disjuntor motor tripolar padrão DIN, da marca Siemens, modelo
3RV20111FA10, faixa de corrente nominal de 3.5A até 5A. Tensão máxima de 690V,
suporta motores com potência de 0.167V até 3V. Possui tensão
nominal de 220V até 440V, para fixação em trilho d

Fixação em trilho TS-35.
Tensão de operação de até 690V e resistência a sobretensão de até 6kV.
Suporta motores de até 3CV de potência.
Disjuntor com proteção termomagnética regulável e eletromagnética.
São disjuntores termomagnéticos adaptados à proteção e comando de motores que
podem ser utilizados em conjunto com um contator, conduzindo corrente em condição
normal e interrompendo correntes em condições anormais (curto circuito e sobrecarga),
constituindo-se de um dispositivo de partida de motor.
O disjuntor-motor permite o arranque de motores a tensão plena, proteção contra
sobrecargas e curto-circuito, não necessitando de fusíveis ou interruptores adicionais.
A frequência de manobras e função do contator junto às suas ligações mecânicas/elétricas
garantem um conjunto compacto, facilitando a interligação elétrica e montagem em caixas.
O acionamento manual do disjuntor motor é feito através da sua manopla frontal e sua
corrente térmica é regulada no botão de ajuste.Aplicação

É um dos principais dispositivos de proteção de segurança em
circuitos elétricos, tem por finalidade proteger o circuito elétrico
para acionamento de motores elétricos contra duas principais
ações que o circuito pode ter, a sobre tensão e o curto-circuito
agregando também a proteção de sobrecarga.
