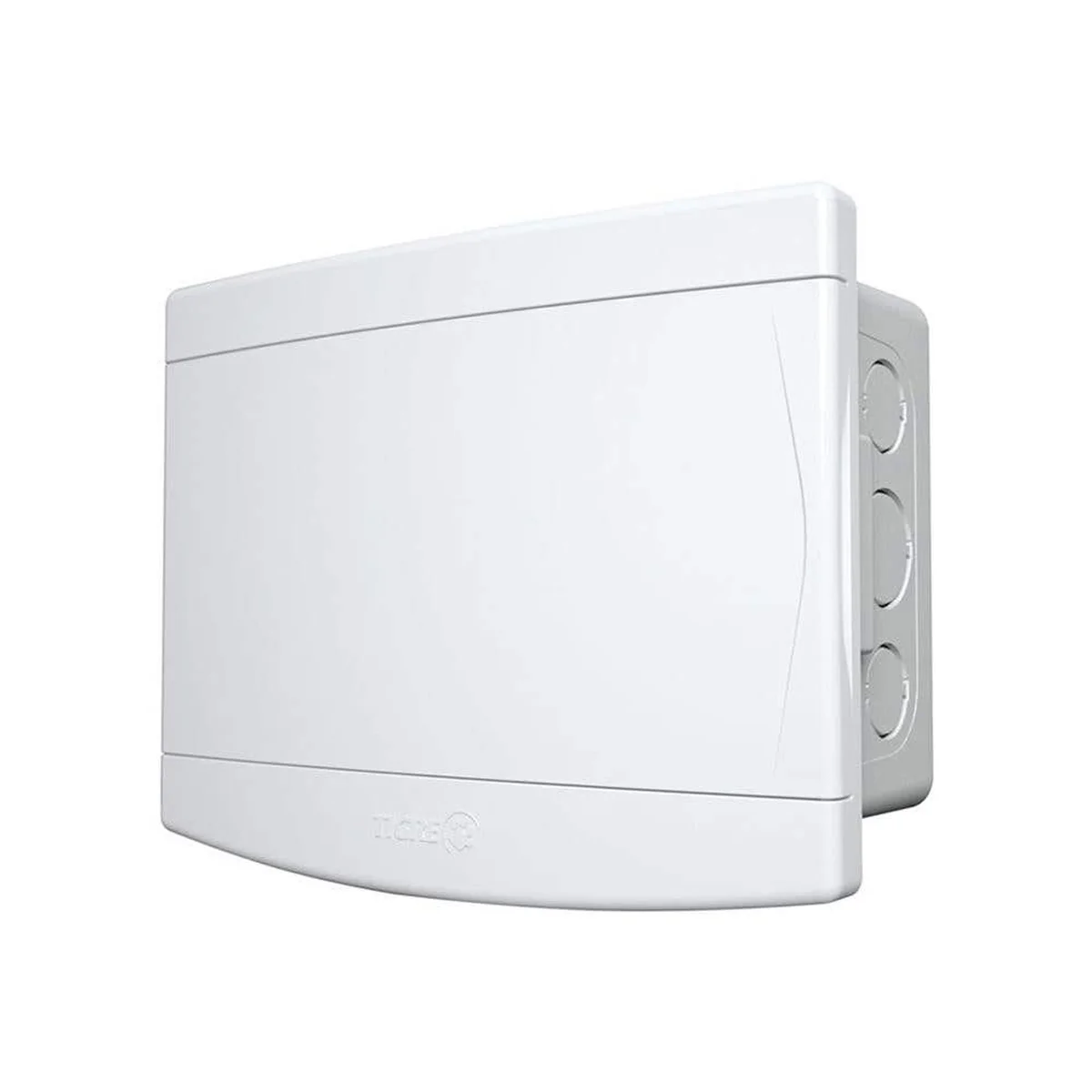

Quadro Emb PVC com Barra Neutro e Terra 6 Nema 8 DIN 33048491 Tigre

Quadro para Embutir, referência 33048491 da marca Tigre.
Feito em PVC antichama na cor Branco, Com barramento.
Possui capacidade para até 6 disjuntores da
norma nema e até 8 disjuntores da norma DIN.

É para até 6 disjuntores padrão NEMA ou até 8 padrão DIN. 33048491 Tigre
Com a função Abrigar os disjuntores (dispositivos de segurança), receber os fios que
vêm do medidor e distribuir os circuitos elétricos que vão alimentar a edificação
Entradas nas bitolas de 25 e 32mm (3/4" e 1") no fundo e nas laterais, para instalação dos
Eletrodutos Roscáveis ou flexíveis.
Nas laterais existem posicionadores para abertura com serra tipo copo.
No fundo existem pastilhas destacáveis. Possui também marcação para abertura que
permite encaixe das canaletas de 20x50mm. Possuem olhai para encaixe da chave de
fenda para facilitar a retirada dos suportes ou para fazer a regulagem de altura.
São fixadas no fundo do quadro. Na borda, possui pontos para fixação da moldura
no corpo acompanha 2 parafusos para os quadros de ¾ e 4 para os demais tamanhos.
Possui dimensões de 190x245x78.7mm (AxLxP) com nicho de 148x141mm (AxL).
Moldura
Componente fabricado de PVC antichama na cor branco Fixação ao corpo através de
4 parafusos auto-atarrachantes com fenda combinada Apresenta espaço para colagem
das etiquetas de identificação dos circuitos / disjuntores, com proteção plástica
Abertura para acesso aos disjuntores DIN ou NEMA. Para os modelos NEMA, a moldura
é provida de pré-mortes, bastando recortá-los com serra ou estilete para encaixe do
disjuntor Acompanha tampas cegas de PVC para cobrir os espaços da moldura não
ocupados pelos disjuntores. São fornecidas em placas, com medidas pré-definidas que
são destacadas conforme o tamanho necessário. Encaixada por pressão na moldura
Índice de proteção IP40 conforme NBR6146
Tampa
Fabricada de PVC, com design diferenciado
Abertura 180° Lado de abertura indicado sobre a tampa.
Acompanha 1 barramento com 10 furosAplicação

Com a função de proteger os circuitos elétricos contra o tempo, é de suma importância para
a organização e distribuição dos circuitos elétricos. Geralmente é utilizado em instalações
residenciais, comerciais e industriais. obras novas ou reformas, instalação em alvenaria e Drywall.
