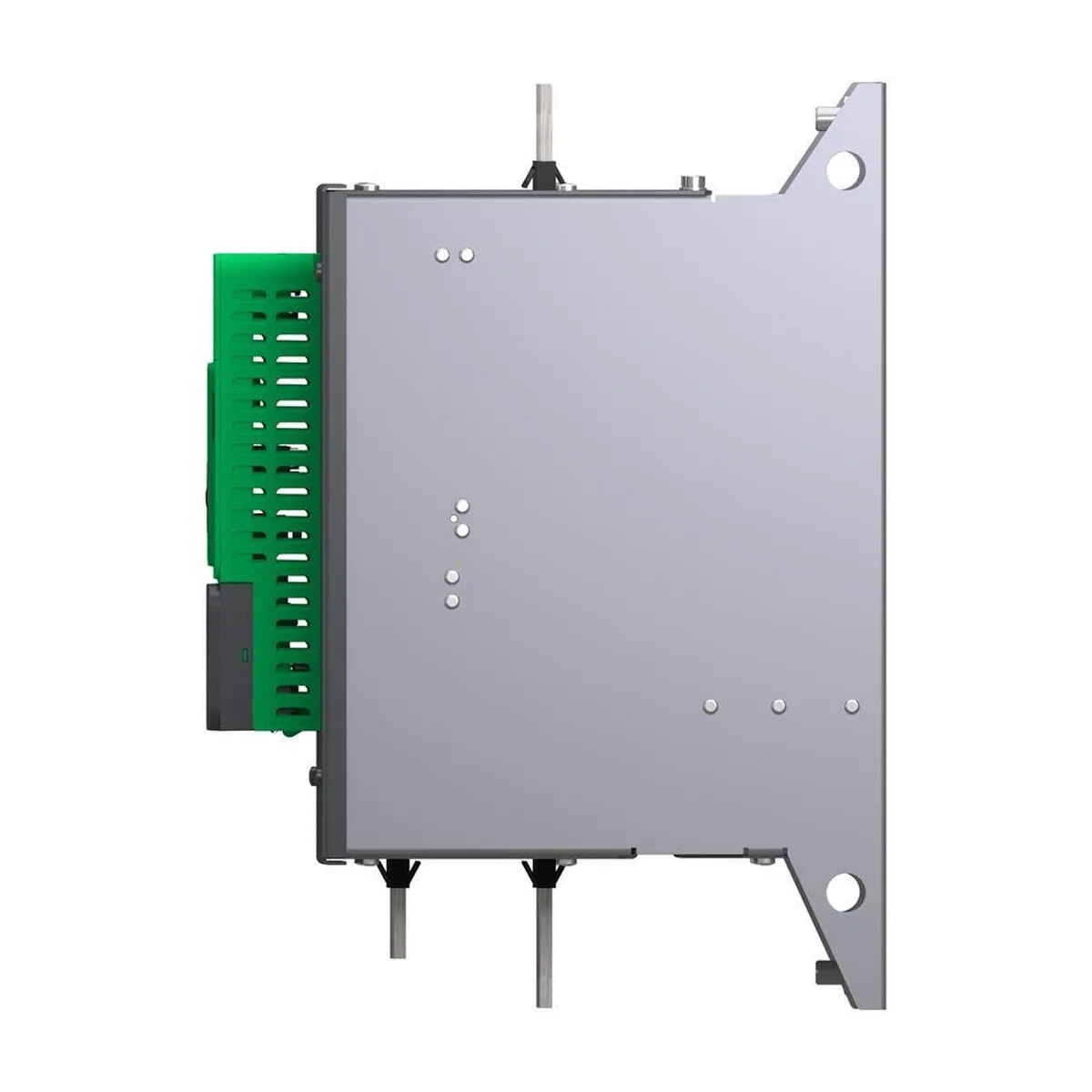

Soft Starter Partida Suave 250A 208-690V ATS480C25Y Schneider

O Soft Starter ATS480C25Y da Schneider garante partidas e paradas suaves de motores trifásicos, reduzindo esforços mecânicos e elétricos, com desempenho estável, confiabilidade e aplicação eficiente em sistemas industriais de acionamento e automação.

Pertencente à linha de produto Altivar Soft Starter ATS480, a partida suave é classificada como acionador suave eletrônico, desenvolvida para aplicação em ambientes industriais, processos e infraestruturas, incluindo sistemas de bombeamento, ventilação, compressão, transporte e cargas pesadas. Opera em redes de corrente alternada com frequência de 50/60Hz e é destinada ao acionamento de motores assíncronos trifásicos, assegurando controle preciso, estabilidade operacional e prolongamento da vida útil do conjunto motor-máquina.
O equipamento utiliza Sistema de Controle de Torque, permitindo acelerações e desacelerações controladas, reduzindo picos de corrente, vibrações mecânicas e impactos no sistema. Possui funções avançadas de proteção e controle, incluindo limitação de corrente ajustável, controle de múltiplos motores em cascata, pré-aquecimento, extração de fumaça e gerenciamento de usuários, atendendo aplicações industriais que exigem robustez, confiabilidade e eficiência energética.
Atende às normas IEC 60947-4-2, UL 60947-4-2 e IEC 60664-1, garantindo conformidade técnica, segurança elétrica e confiabilidade operacional. A partida suave oferece proteções completas em todos os níveis, abrangendo motor, acionador e aplicação, sendo indicada para painéis elétricos industriais e sistemas de automação exigentes. Posição de operação: vertical, com tolerância de ±10°, temperatura ambiente do ar para funcionamento entre −15°C a 40°C sem redução de corrente, 40°C a 60°C com degradação de corrente de 2% por °C; temperatura ambiente para armazenamento entre −25°C a 70°C.
Em relação aos sinais de comando e controle, o equipamento dispõe das seguintes características técnicas:
• Quantidade de entradas digitais: 4
• Tipo de entrada digital: STOP, RUN, DI3 e DI4, entradas lógicas 3500 Ohms
• Compatibilidade: entradas discretas PLC nível 1 conforme IEC 61131-2
• Lógica de entrada digital: programável, estado 0 < 5V
As saídas digitais e de sinalização são configuradas para integração eficiente com sistemas de automação industrial:
• Número de saídas a relé: 3
• Tipo de saída a relé: R1A (NA), R1B (NA) e RIC (NO/NC programável)
• Corrente de comutação: mínima 100mA a 12Vcc; máxima 2A a 250V ou 30Vcc
• Número de saídas digitais: 2
• Tipo de saída digital: DQ1 e DQ2 programáveis ≤ 30V
• Número de entradas analógicas: 1
• Tipo de entrada analógica: PTC / Pt100
• Número de saídas analógicas: 1
• Tipo de saída analógica: corrente 0–20mA ou tensão 0–10V, impedância < 500 Ohms
O equipamento possui rede de comunicação integrada, facilitando a integração com sistemas supervisórios e CLPs industriais:
• Protocolo da porta de comunicação: Modbus Serial
• Tipo de conector: 1 conector RJ45
• Ligação para comunicação de dados: comunicação serial RS485 (2 fios)
• Taxa de transmissão: 1.200 a 256.000 bps
• Estrutura de transmissão: RTU
• Endereçamento: 0 a 227
• Método de acesso: escravo Modbus
Quanto às condições de instalação e operação, a partida suave apresenta construção robusta e adequada para ambientes industriais, com grau de proteção IP00, classe térmica do motor 10E e proteção integrada contra sobrecarga, subcarga, falha de fase, rotor bloqueado, tempo excessivo de partida e aquecimento do acionador.
O equipamento conta com tipos de proteção integrados, assegurando operação segura e contínua:
• Proteção térmica do motor
• Proteção térmica do acionador
• Detecção de falha de fase na linha e no motor
• Limitação de corrente ajustável
Possui certificações de produto, garantindo aceitação em diferentes mercados e aplicações industriais:
• CE
• cULus
• CCC
• UKCA
• RCM
• EAC
• DNV
• ABS
• BV
• CCS
Navegue em nosso departamento de Automação Industrial e conheça uma linha de produtos comercializados para proteção, segurança e comando com maior qualidade, precisão e robustez que seu projeto merece.Aplicação

O soft starter eletrônico partida suave é desenvolvido para aplicações profissionais que exigem controle preciso, segurança operacional e confiabilidade no acionamento de motores elétricos. Indicado para sistemas industriais e aplicações com cargas exigentes, permite acelerações e desacelerações controladas, reduzindo esforços mecânicos e hidráulicos, minimizando picos de corrente e contribuindo para a eficiência energética do sistema.
Seu sistema de controle proporciona partidas e paradas suaves, preservando o motor, a máquina e a aplicação como um todo. Integrado a funções de proteção em múltiplos níveis, atua contra falhas elétricas, aquecimento excessivo e condições anormais de operação, além de possibilitar comunicação com sistemas de automação e controle por meio de redes industriais.
O acionador suave é uma solução robusta e versátil para uso industrial, oferecendo desempenho confiável, maior vida útil dos equipamentos e segurança na operação. É indicado para painéis elétricos, sistemas de automação, controle de motores e aplicações que demandam instalação profissional e alto nível de confiabilidade operacional.
