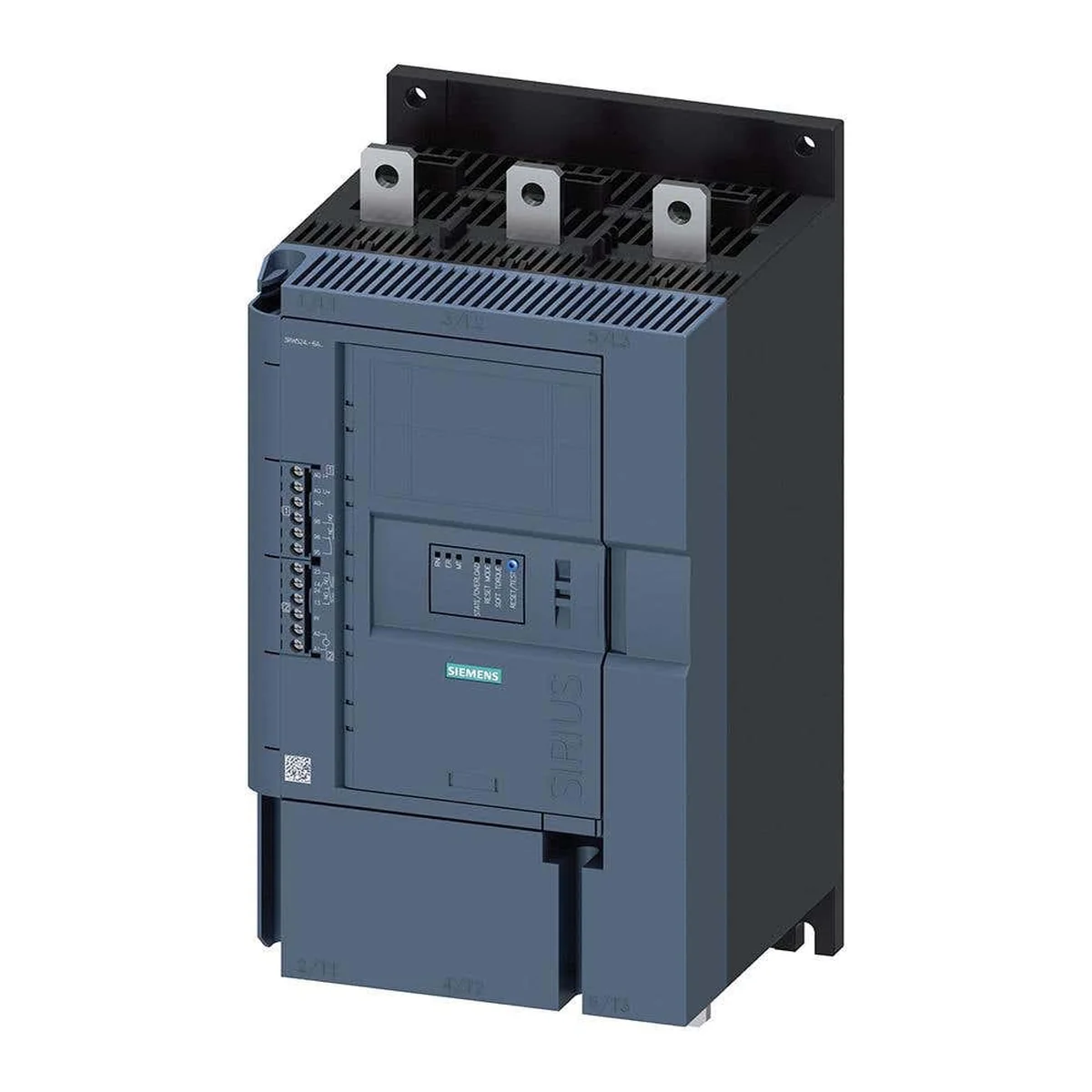

Soft Starter Partida Suave 315A 200-480V 3RW5245-2AC14 Siemens

O Soft Starter 3RW5245-2AC14 da Siemens garante partidas e paradas suaves de motores trifásicos, reduzindo esforços mecânicos e elétricos, com desempenho estável, confiabilidade e aplicação eficiente em sistemas industriais de acionamento e automação.

Pertencente à linha de produto SIRIUS 3RW52, categoria de produto Equipamentos de manobra híbridos, designação do produto Arrancador suave, a partida suave é classificada como acionador suave eletrônico híbrido, desenvolvida para aplicação em ambientes industriais, processos e infraestrutura, incluindo sistemas de bombeamento, ventilação, compressão e transporte. Opera em redes de corrente alternada com frequência de 50/60Hz e é destinada ao acionamento de motores assíncronos trifásicos, assegurando controle preciso, estabilidade operacional e prolongamento da vida útil do conjunto motor-máquina.
O equipamento dispõe de funções como arranque suave (tensão de partida ajustável de 30 a 100%), parada suave (tensão de parada fixa em 50%), tempo de rampa de partida de 0 a 20s, Soft Torque, limitação de corrente ajustável (130 a 700%), parada de bomba, circuito de raiz cúbica, autoproteção do aparelho, proteção eletrônica contra sobrecarga do motor e reset automático, manual ou remoto. Possui sistema de contato de ligação em ponte (bypass) integrado, reduzindo perdas térmicas após a partida, além de saída analógica configurável 4–20mA (predefinição) ou 0–10V com IHM High-Feature.
Atende à norma IEC 60947-4-2, categoria de utilização CA 53a, grau de poluição 3, tensão de isolamento nominal de 600V e tensão de impulso suportável de 6kV, garantindo conformidade técnica, segurança elétrica e confiabilidade operacional. Grau de proteção IP00, sendo IP20 com cobertura frontal instalada. Posição de operação: montagem vertical, giratória ±90° e inclinável ±22,5°. Temperatura ambiente de operação entre −25°C a +60°C (com derating acima de 40°C); temperatura de armazenamento e transporte entre −40°C a +80°C. Altura máxima de instalação: até 5.000m acima do nível do mar.
Em relação aos sinais de comando e controle, o equipamento dispõe das seguintes características técnicas:
• Quantidade de entradas digitais: 1
• Quantidade de saídas digitais: 3 (2 não parametrizáveis)
• Tipo de saídas digitais: 2 contatos normalmente abertos (NA) e 1 contato inversor (CI)
• Número de saídas analógicas: 1
• Tipo de saída analógica: 4–20mA (padrão) / 0–10V (parametrizável com IHM High-Feature)
• Capacidade de interrupção dos contatos a relé: 3A em AC-15 (250V) e 1A em DC-13 (24V)
A alimentação do circuito de comando é em 110–250V (50/60Hz), com tolerância de −15% / +10%. Corrente de serviço nominal de 315A a 40°C, 279A a 50°C e 255A a 60°C. Em circuito de raiz cúbica, corrente nominal de até 546A a 40°C. Permite ajuste da corrente do motor por meio de interruptor giratório entre 135A e 315A (mínimo 135A), e em circuito de raiz cúbica entre 234A e 546A. Comprimento máximo do cabo entre soft starter e motor de até 800m.
O equipamento suporta módulos de comunicação opcionais, incluindo PROFINET Standard (3RW5980-0CS00), PROFIBUS (3RW5980-0CP00), Modbus RTU (3RW5980-0CR00), Modbus TCP (3RW5980-0CT00) e EtherNet/IP (3RW5980-0CE00), permitindo integração com sistemas de automação industrial e redes supervisórias. Suporta IHM Standard (3RW5980-0HS00) e IHM High-Feature (3RW5980-0HF00).
Quanto às condições de instalação e construção mecânica, apresenta fixação por parafusos, conexão principal por conexão de barras e circuito de comando por terminais de mola removíveis. Dimensões: 393mm de altura, 210mm de largura e 203mm de profundidade. Peso aproximado sem embalagem: 11,6kg. Dimensões da embalagem: 500 x 330 x 320mm. Peso líquido do produto: 11,6kg. Distâncias mínimas para montagem em linha: 100mm acima, 75mm abaixo, 10mm à frente e 5mm lateral.
O equipamento conta com tipos de proteção integrados, assegurando operação segura e contínua:
• Proteção eletrônica contra sobrecarga do motor
• Autoproteção do acionador
• Limitação de corrente ajustável
• Parada controlada para bombas
• Proteção por varistor contra sobretensão
Possui certificações e conformidades internacionais, incluindo:
• CE
• UL
• CSA
Navegue em nosso departamento de Automação Industrial e conheça uma linha de produtos comercializados para proteção, segurança e comando com maior qualidade, precisão e robustez que seu projeto merece.Aplicação

O soft starter eletrônico partida suave é desenvolvido para aplicações profissionais que exigem controle preciso, segurança operacional e confiabilidade no acionamento de motores elétricos. Indicado para sistemas industriais e aplicações com cargas exigentes, permite acelerações e desacelerações controladas, reduzindo esforços mecânicos e hidráulicos, minimizando picos de corrente e contribuindo para a eficiência energética do sistema.
Seu sistema de controle proporciona partidas e paradas suaves, preservando o motor, a máquina e a aplicação como um todo. Integrado a funções de proteção em múltiplos níveis, atua contra falhas elétricas, aquecimento excessivo e condições anormais de operação, além de possibilitar comunicação com sistemas de automação e controle por meio de redes industriais.
O acionador suave é uma solução robusta e versátil para uso industrial, oferecendo desempenho confiável, maior vida útil dos equipamentos e segurança na operação. É indicado para painéis elétricos, sistemas de automação, controle de motores e aplicações que demandam instalação profissional e alto nível de confiabilidade operacional.
