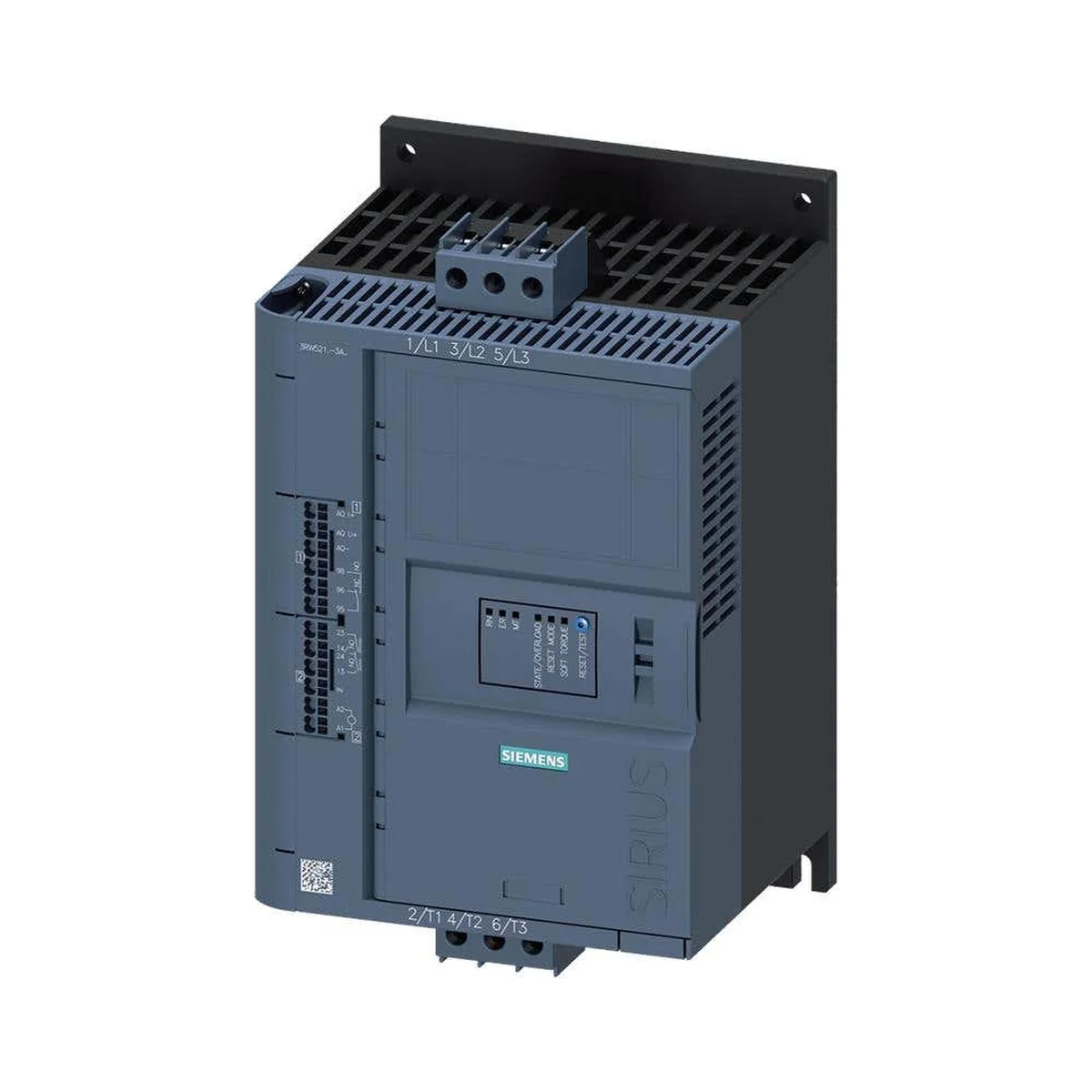

Soft Starter Partida Suave 38A 200-480V 3RW5217-3AC14 Siemens

O Soft Starter 3RW5217-3AC14 da Siemens garante partidas e paradas suaves de motores trifásicos, reduzindo esforços mecânicos e elétricos, com desempenho estável, confiabilidade e aplicação eficiente em sistemas industriais de acionamento e automação.

Pertencente à linha de produto SIRIUS 3RW52, a partida suave é classificada como acionador suave eletrônico híbrido, desenvolvida para aplicação em ambientes industriais, processos e infraestrutura, incluindo sistemas de bombeamento, ventilação, compressão e transporte. Opera em redes de corrente alternada com frequência de 50/60Hz e é destinada ao acionamento de motores assíncronos trifásicos, assegurando controle preciso, estabilidade operacional e prolongamento da vida útil do conjunto motor-máquina.
O equipamento dispõe de funções como arranque suave, parada suave, Soft Torque, limitação de corrente ajustável (130 a 700%), parada de bomba, circuito de raiz cúbica, autoproteção do aparelho, proteção eletrônica contra sobrecarga do motor e reset automático, manual ou remoto. Possui sistema de contato de ligação em ponte (bypass) integrado, reduzindo perdas térmicas após a partida, além de saída analógica configurável 4–20mA (predefinição) ou 0–10V com IHM High-Feature.
Atende à norma IEC 60947-4-2, categoria de utilização CA 53a, grau de poluição 3, tensão de isolamento nominal de 600V e tensão de impulso suportável de 6kV, garantindo conformidade técnica, segurança elétrica e confiabilidade operacional. Grau de proteção IP20 na parte frontal. Posição de operação: montagem vertical, giratória em ±90° e inclinável ±22,5°. Temperatura ambiente de operação entre −25°C a +60°C (com derating acima de 40°C); temperatura de armazenamento e transporte entre −40°C a +80°C.
Em relação aos sinais de comando e controle, o equipamento dispõe das seguintes características técnicas:
• Quantidade de entradas digitais: 1
• Quantidade de saídas digitais: 3
• Tipo de saídas digitais: 2 contatos normalmente abertos (NA) e 1 contato inversor (CI)
• Número de saídas analógicas: 1
• Tipo de saída analógica: 4–20mA (padrão) / 0–10V (parametrizável com IHM High-Feature)
• Capacidade de interrupção dos contatos a relé: 3A em AC-15 (250V) e 1A em DC-13 (24V)
A alimentação do circuito de comando é em 110–250V (50/60Hz), com tolerância de ±10%. Corrente de serviço nominal de 38A a 40°C, 33,5A a 50°C e 30,5A a 60°C. Permite ajuste da corrente do motor por meio de interruptor giratório entre 15,5A e 38A (mínimo 15,5A), e em circuito de raiz cúbica entre 26,8A e 65,8A. Comprimento máximo do cabo entre soft starter e motor de até 800 m.
O equipamento suporta módulos de comunicação opcionais, incluindo PROFINET Standard, PROFIBUS, Modbus RTU, Modbus TCP e EtherNet/IP, permitindo integração com sistemas de automação industrial e redes supervisórias.
Quanto às condições de instalação e construção mecânica, apresenta fixação por parafusos, conexão principal por terminais parafusados e circuito de comando por terminais de mola removíveis. Dimensões: 275mm de altura, 170mm de largura e 152mm de profundidade. Peso aproximado sem embalagem: 2,3kg. Altura máxima de instalação: até 5.000m acima do nível do mar.
O equipamento conta com tipos de proteção integrados, assegurando operação segura e contínua:
• Proteção eletrônica contra sobrecarga do motor
• Autoproteção do acionador
• Limitação de corrente ajustável
• Parada controlada para bombas
Possui certificações e conformidades internacionais, incluindo:
• CE
• UL
• CSA
Navegue em nosso departamento de Automação Industrial e conheça uma linha de produtos comercializados para proteção, segurança e comando com maior qualidade, precisão e robustez que seu projeto merece.Aplicação

O soft starter eletrônico partida suave é desenvolvido para aplicações profissionais que exigem controle preciso, segurança operacional e confiabilidade no acionamento de motores elétricos. Indicado para sistemas industriais e aplicações com cargas exigentes, permite acelerações e desacelerações controladas, reduzindo esforços mecânicos e hidráulicos, minimizando picos de corrente e contribuindo para a eficiência energética do sistema.
Seu sistema de controle proporciona partidas e paradas suaves, preservando o motor, a máquina e a aplicação como um todo. Integrado a funções de proteção em múltiplos níveis, atua contra falhas elétricas, aquecimento excessivo e condições anormais de operação, além de possibilitar comunicação com sistemas de automação e controle por meio de redes industriais.
O acionador suave é uma solução robusta e versátil para uso industrial, oferecendo desempenho confiável, maior vida útil dos equipamentos e segurança na operação. É indicado para painéis elétricos, sistemas de automação, controle de motores e aplicações que demandam instalação profissional e alto nível de confiabilidade operacional.
